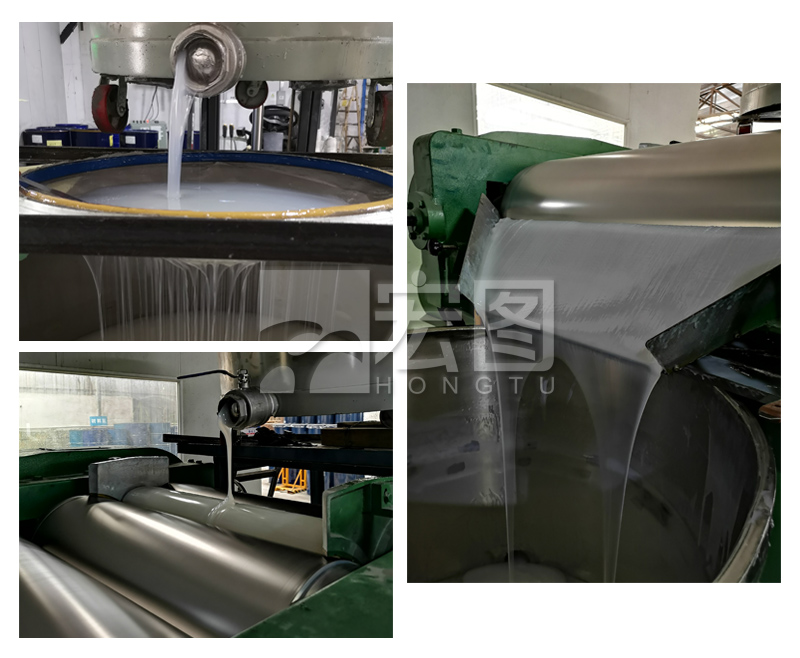

液體硅膠的固化不是一個(gè)簡(jiǎn)單的水分蒸發(fā)過(guò)程，而是一個(gè)復(fù)雜的化學(xué)交聯(lián)反應(yīng)過(guò)程。因此，它的固化時(shí)間會(huì)受到諸多內(nèi)外因素的顯著影響。同一個(gè)批次的硅膠，在不同條件下，固化時(shí)間可能從1小時(shí)到幾天不等。主要分為固化機(jī)理差異和環(huán)境/操作條件兩大類，宏圖給大家簡(jiǎn)述一下。

固化機(jī)理與材料特性

硅膠類型：

加成型：通過(guò)乙烯基與硅氫鍵的加成反應(yīng)固化，無(wú)副產(chǎn)物，固化速度快，常溫或加熱可加速，典型配比1:1，耐溫范圍-50℃至200℃，適用于醫(yī)療、電子等精密領(lǐng)域。

縮合型：通過(guò)羥基與交聯(lián)劑的縮合反應(yīng)，釋放醇/水等副產(chǎn)物，固化速度較慢，常溫下需24小時(shí)以上，配比多為100:2-5，成本低但尺寸精度和耐候性略差，多用于模具、密封件等。

固化劑與配比：

固化劑種類（鉑金、有機(jī)錫等）和用量直接影響反應(yīng)速率。配比錯(cuò)誤（如過(guò)量/不足）會(huì)導(dǎo)致固化不完全、脆性增加或操作時(shí)間縮短；混用不同類型固化劑（如加成型與縮合型混用）可能引發(fā)“中毒”現(xiàn)象，導(dǎo)致不固化。

環(huán)境溫度：

溫度是決定硅膠固化速度的絕對(duì)主導(dǎo)因素。化學(xué)界有一個(gè)近似規(guī)律：環(huán)境溫度每升高10℃，化學(xué)反應(yīng)速度大約加快1倍。

高溫（夏天/加熱）： 在35℃時(shí)，說(shuō)明書(shū)標(biāo)稱4小時(shí)的膠可能1.5-2小時(shí)就能脫模。

低溫（冬天/未加熱）： 在15℃時(shí)，同樣標(biāo)稱4小時(shí)的膠，可能需要8-12小時(shí)甚至更久才能徹底干透。

結(jié)論： 提高溫度是加快固化唯一正確且安全的途徑。

液體硅膠固化時(shí)間需綜合考慮硅膠類型、固化劑配比、溫度等環(huán)境條件。購(gòu)買宏圖液體硅膠實(shí)際操作中，會(huì)提供產(chǎn)品說(shuō)明書(shū)，大家通過(guò)實(shí)驗(yàn)優(yōu)化參數(shù)如配比、溫度、時(shí)間，并監(jiān)控環(huán)境因素，就可確保固化效果和產(chǎn)品性能。如有操作中的疑問(wèn)，還提供一對(duì)一的售后服務(wù)，幫助大家解決問(wèn)題。
